Šablona 749193 maticová barevná

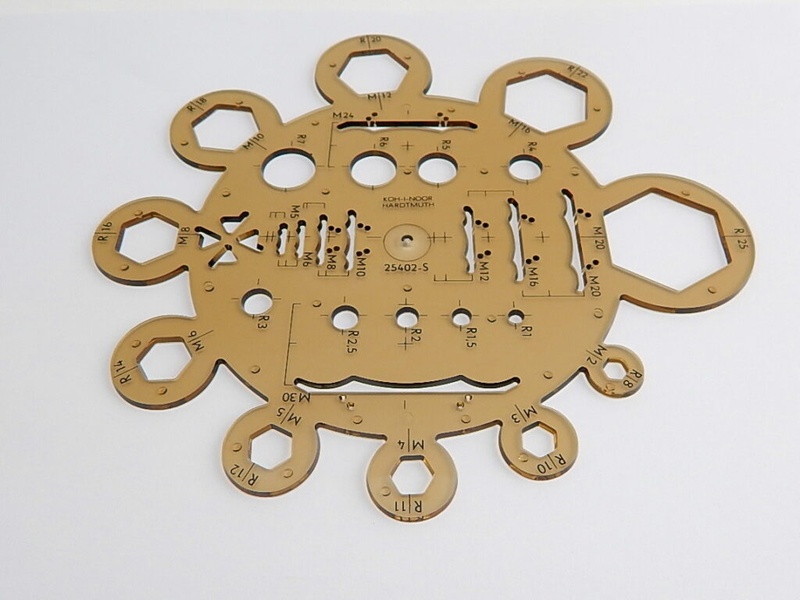

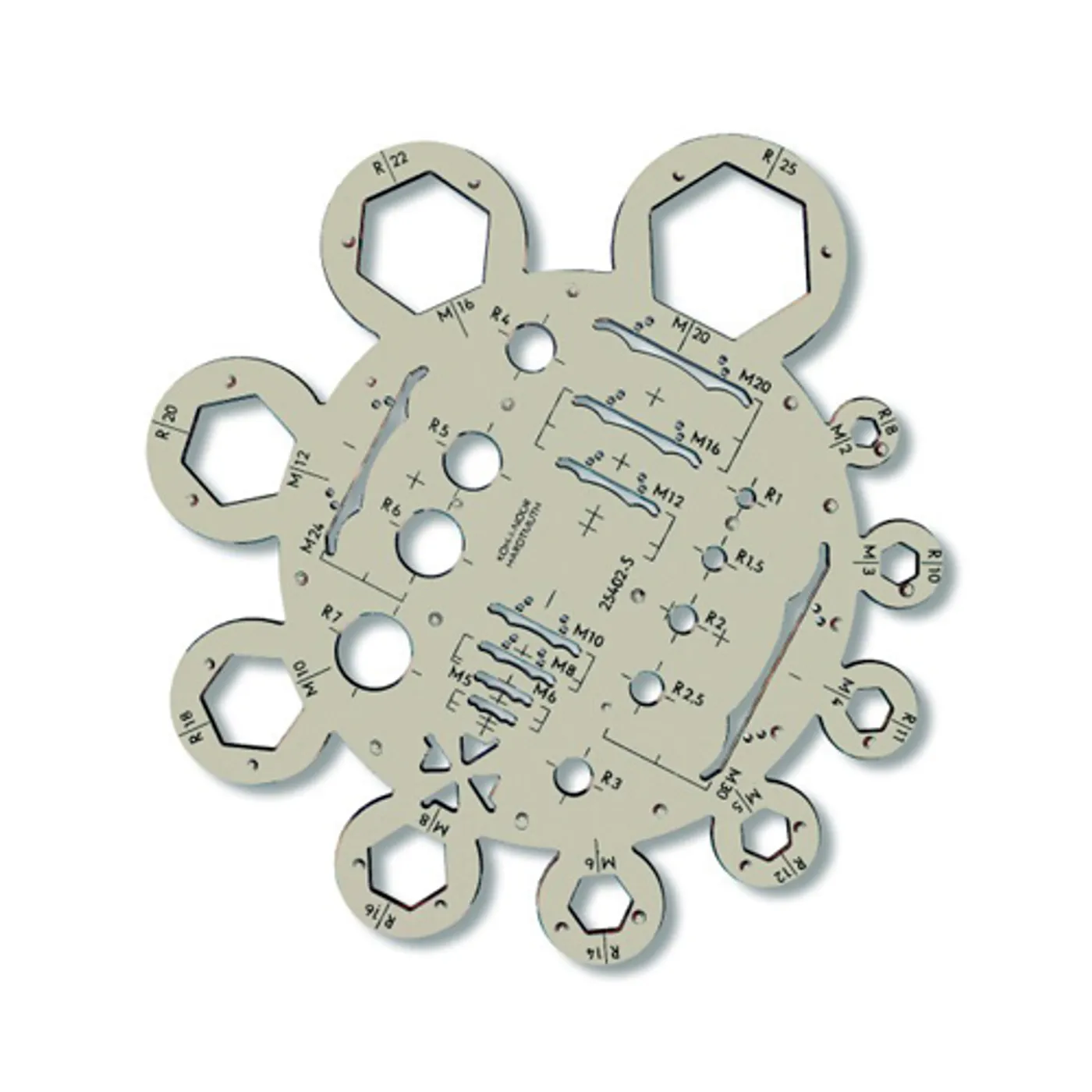

A gépészeti rajzokon a csavaros kötések folyamatosan ismétlődnek, és minden anyát kézzel rajzolni időigényes. Ez a sablon a csavaranyák körvonalait tartalmazza különböző méretekben a ČSN szerint, így a megfelelő méretű anyát egyszerűen ráhelyezve és körberajzolva készíthetjük el.

Csavaranyák M2-től M30-ig

A sablon M2, M3, M4, M5, M6, M8, M10, M12, M16, M20, M24 és M30 méretű anyákat tartalmaz, összesen 12 méretben. Így kisméretű kötésekhez használható készülékekben, valamint nagy csavarokhoz gépészeti szerkezetekben. Mivel a formák a ČSN szerint készültek, a rajzolt anya mérete megfelel a szabványnak, és úgy néz ki, mint a tankönyvi vagy táblázatos példány.

Ráadiusok lekerekítésekhez és ívekhez

A sablon második részét a R1, 1,5, 2, 2,5, 3, 4, 5, 6, 7, 8, 10, 11, 12, 14, 16, 18, 20, 22 és 25 mm méretű ráadiusok alkotják, összesen 19 méretben. Ezek alkalmasak élek lekerekítésére, átmenetekre és ívekre, amelyek a részegységek és kötések rajzain jelennek meg az anyák és csavarok mellett.

Minden nyílás és görbe megfelelő méretjelzéssel van ellátva. A jelzések pontos szitanyomással kerültek fel, amely normál használat során kopásálló, így a méretek hosszú használat után is olvashatók maradnak.

Kinek spórol időt a sablon

A sablont leginkább a gépészeti szakok hallgatói és a felsőoktatási intézmények oktatói értékelik, akik műszaki rajzokon csavaros kötéseket és szerelvényeket rajzolnak. Az oktatóknak megkönnyíti az illusztratív rajzok elkészítését, a tervezőknek és technikusoknak pedig segít a kézi vázlatok készítésében és a dokumentáció kiegészítésében. Ollós ceruzával, mikroceruzával vagy műszaki tollakkal is használható, így skicáláshoz és tiszta tusrajzhoz is alkalmazható.

A sablon átlátszó polisztirolból készül, és 184 × 170 mm méretű. A rajz tengelyeit és segédvonalait át lehet látni a sablonen, így könnyen pontosan elhelyezhető.
