749002 sugárzó Z32 sablon

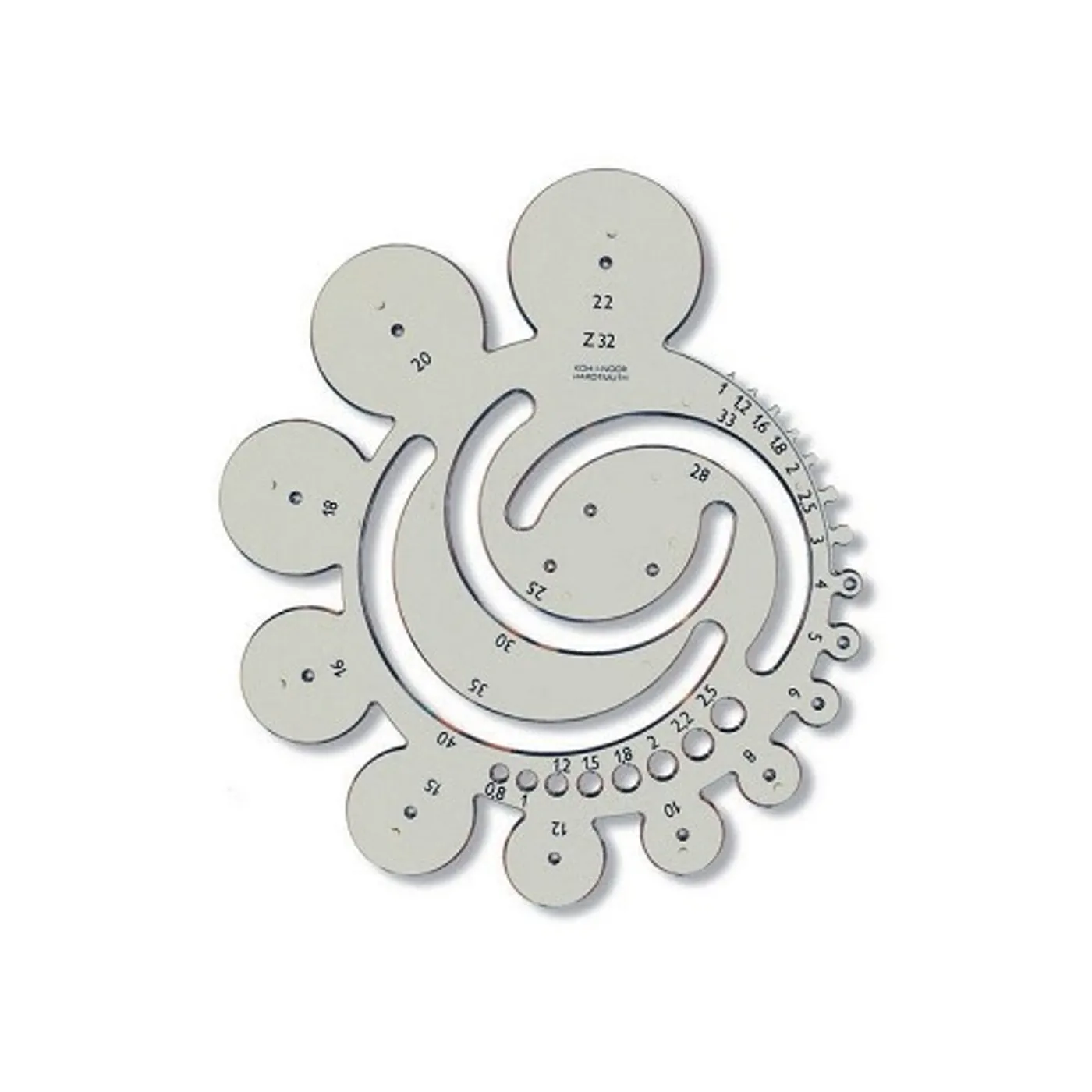

Alakosarkok, élek közötti átmenetek vagy apró lyukak a műszaki rajzon azok, amiket körzővel a legnehezebb megrajzolni: a kis sugár nehezen állítható be, és az ív nehezen csatlakoztatható pontosan egyeneshez. A Z32 sablon ezeket a formákat kész kivágásokkal oldja meg, amelyeket csak rá kell helyezni és körberajzolni.

1–40 mm sugarú ívelt élek

A sablon fő részét a 1–40 mm sugarú ívelt élek alkotják. A kívánt sugarú ívet a sarokhoz vagy a csatlakozó vonalakhoz illesztjük, és körberajzoljuk, anélkül, hogy a körzőt a papírba kellene szúrni, vagy a középpontot kellene keresni. A kis sugaraknál, ahol a körző beállítása nehézkes, így sokkal gyorsabban kapunk tiszta és pontos átmenetet.

Ezeket egészítik ki a 0,8–2,5 mm átmérőjű kis körök, amelyek apró részletekhez, például kis lyukakhoz vagy pontokhoz szükségesek, amelyeket körzővel csak nehezen lehetne megrajzolni.

Minden méretet fekete szitanyomással jelölünk, amely ellenáll a normál kopásnak, így a feliratok még hosszabb használat után is olvashatók maradnak. A sablon füstös átlátszó polisztirolból készül, amelyen átlátszanak a rajz és a segédvonalak, és pontosan elhelyezhető.

Ceruzával a vázlathoz, tollal a tiszta rajzhoz

A sablon ollós ceruzával, mikroceruzával, versatilkkal és műszaki tollakkal használható. Először a lekerekítéseket ceruzával vázolhatjuk fel, majd tiszta rajzhoz ugyanazzal a sablonnal műszaki tollat használhatunk, anélkül, hogy változtatnunk kellene az eszközökön.

Hol hasznosul a rádiuszos sablon

Leginkább az ipari és műszaki iskolák hallgatói használják gépi rajzolás során, ahol az élek lekerekítése és átmenetei szinte minden alkatrész-rajzon megjelenik. A tervezőknek és technikusoknak hasznos a kézi vázlatokhoz és rajzok kiegészítéséhez, a modellezőknek és barkácsolóknak sablonok és előkészületek rajzolásához. Grafikáknak és rajzolóknak is hasznos, akiknek pontosan lekerekített sarkokra van szükségük keretekhez vagy piktogramokhoz.
